Optimiser l’usinage des engrenages grâce aux machines multifonctions CNC

L’usinage d’engrenages évolue rapidement grâce aux machines CNC multifonction, qui permettent de réaliser plusieurs opérations de fabrication sur une seule plateforme. Le taillage d’engrenages, autrefois complexe et fragmenté, devient aujourd’hui plus flexible, plus précis et nettement plus productif.

Dans cet article, découvrez les principales méthodes d’usinage d’engrenages, leurs applications, ainsi que les avantages des solutions modernes sur machine multifonction équipée d’une tête de fraisage.

Qu’est-ce que l’usinage d’engrenages ?

L’usinage d’engrenages désigne l’ensemble des procédés permettant de fabriquer des roues dentées utilisées pour transmettre, modifier ou transformer un mouvement mécanique.
Un engrenage est un composant cylindrique ou circulaire doté de dents régulières sur sa périphérie. Il permet de transmettre une puissance entre deux axes avec un rapport de vitesse précis.

Les engrenages sont utilisés dans de nombreux secteurs :
⊙ Automobile
⊙ Aéronautique
⊙ Robotique
⊙ Machines industrielles
⊙ Équipements de transmission
Chaque type d’engrenage nécessite une méthode d’usinage spécifique.

Usinage des engrenages : évolution des procédés

Méthodes traditionnelles

Traditionnellement, la fabrication d’engrenages nécessitait plusieurs machines :
⊙ Tour pour la mise en forme
⊙ Fraiseuse pour certaines opérations
⊙ Machine de taillage dédiée (hobbing)

Chaque changement de type d’engrenage impliquait :
⊙ des réglages complexes
⊙ des changements d’outils fréquents
⊙ des temps de production élevés
⊙ des ajustements d’indexation manuels

Apport des machines CNC multifonction

Aujourd’hui, les machines CNC multifonction permettent de centraliser toutes ces opérations sur une seule machine. Résultats :
⊙ réduction des temps de réglage
⊙ amélioration de la précision
⊙ production en un seul serrage
⊙ augmentation de la productivité globale

Les principales méthodes d’usinage des engrenages sur machine multifonction

Sur une machine CNC multifonction, il est possible de choisir la méthode d’usinage la plus adaptée à la pièce et de réaliser l’ensemble du processus en un seul serrage.

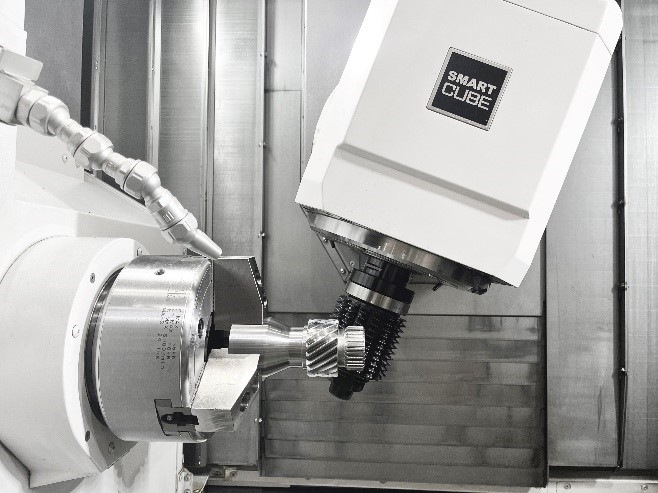

Taillage par génération (Hobbing)

Le taillage par fraise-mère utilise un outil spécifique appelé fraise mère (hob).

Sur les machines multifonction équipées d’un changeur automatique d’outils (ATC), plusieurs fraises peuvent être préparées à l’avance pour produire différents types d’engrenages sans interruption.

Sur les machines à tourelle multifonction, l’utilisation de porte-outils dédiés permet également de changer automatiquement les outils de taillage.

➡ Avantage principal : productivité élevée et excellente répétabilité.

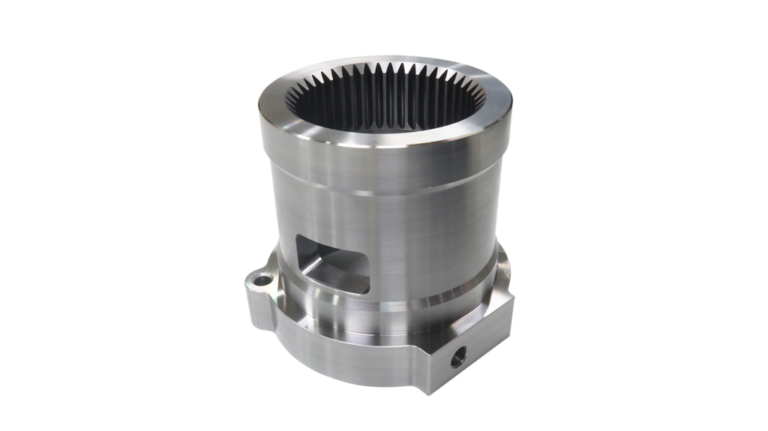

Taillage par skiving

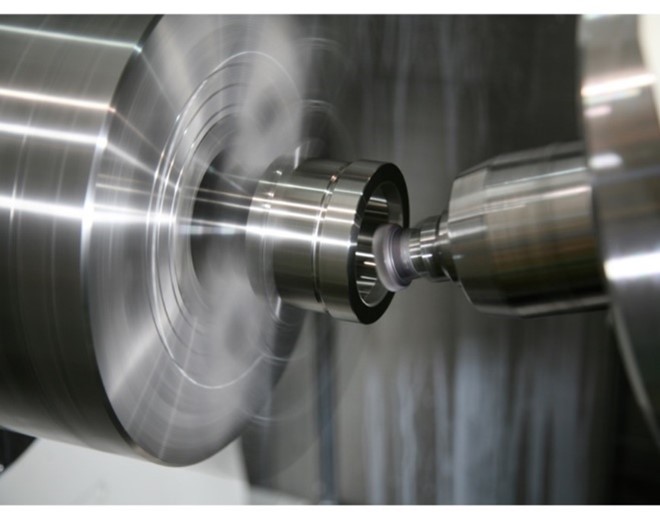

Le skiving consiste à usiner l’engrenage avec un outil incliné en rotation synchronisée avec la pièce.
Ce procédé est particulièrement efficace pour :
⊙ les engrenages internes,
⊙ les zones avec interférences,
⊙ les géométries difficiles d’accès.
Il peut être réalisé sur machines avec ATC ou sur machines à tourelle équipées d’outils adaptés.
➡ Avantage : grande flexibilité et accès aux zones complexes.

Taillage par mortaisage (Gear Shaping)

Le shaping utilise un outil de type pignon qui effectue un mouvement alternatif (aller-retour).
Il permet :
⊙ l’usinage des engrenages internes et externes,
⊙ le travail à proximité de zones en interférence.
Sur machine multifonction, cette méthode reste possible, mais le mouvement alternatif limite la vitesse d’usinage.
➡Avantage : excellente capacité d’accès même en zones contraintes.

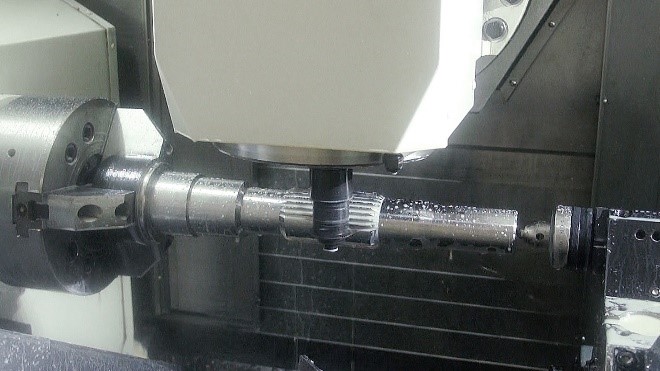

Taillage par fraisage d’engrenages

Cette méthode utilise une fraise profilée pour usiner les dents une par une. Elle nécessite une indexation précise de la pièce via l’axe C et un usinage dent par dent.
➡ Avantages :
⊙ grande précision,
⊙ accès aux zones complexes,
⊙ adaptée aux petites séries.

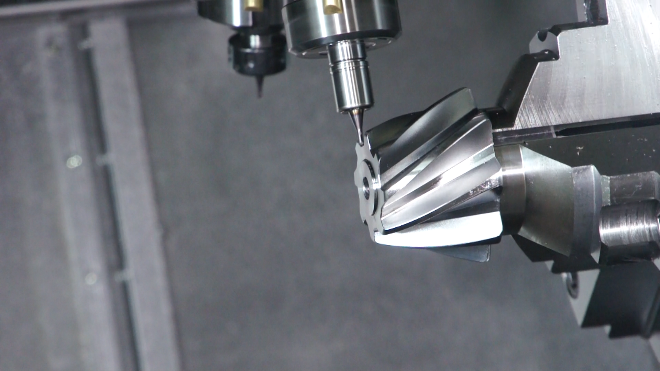

Usinage d’engrenages par fraisage standard

Ici, l’engrenage est réalisé avec des outils standards (fraises cylindriques, fraises de forme).
Principal avantage : aucun outil spécifique requis, idéal pour le prototypage et les petites séries.
Cette méthode nécessite toutefois une programmation FAO (CAM) plus avancée.

Synchronisation CNC pour le taillage d’engrenages

Le taillage d’engrenages nécessite une synchronisation précise entre la broche et la tête de fraisage.

Boîte de vitesses électronique (Electronic Gearbox)

Ce système synchronise la broche esclave avec la broche maître via un retour permanent.

Avantages : très haute précision de synchronisation
Limites : vitesse limitée, synchronisation rigide, moins flexible en production multi-process

Synchronisation flexible

La synchronisation flexible est contrôlée directement par la commande numérique CNC.
Les avantages sont les suivants:
⊙ compatible haute vitesse
⊙ grande flexibilité de programmation
⊙ idéal pour le skiving
⊙ gestion multi-axes avancée

Vers une production d’engrenages plus intelligente

Les tours multifonction transforment profondément l’usinage des engrenages. Grâce à des procédés comme le hobbing, le skiving ou le fraisage CNC, il est désormais possible de produire des engrenages complexes avec une grande efficacité.

Le choix de la méthode dépend de la géométrie de la pièce et des contraintes de production.

Grâce aux solutions que nous proposons, telles que les gammes Nakamura-Tome et Wia Machine Tools, il est possible de centraliser toutes les opérations sur une seule machine, réduisant ainsi les temps de cycle et améliorant la productivité globale.

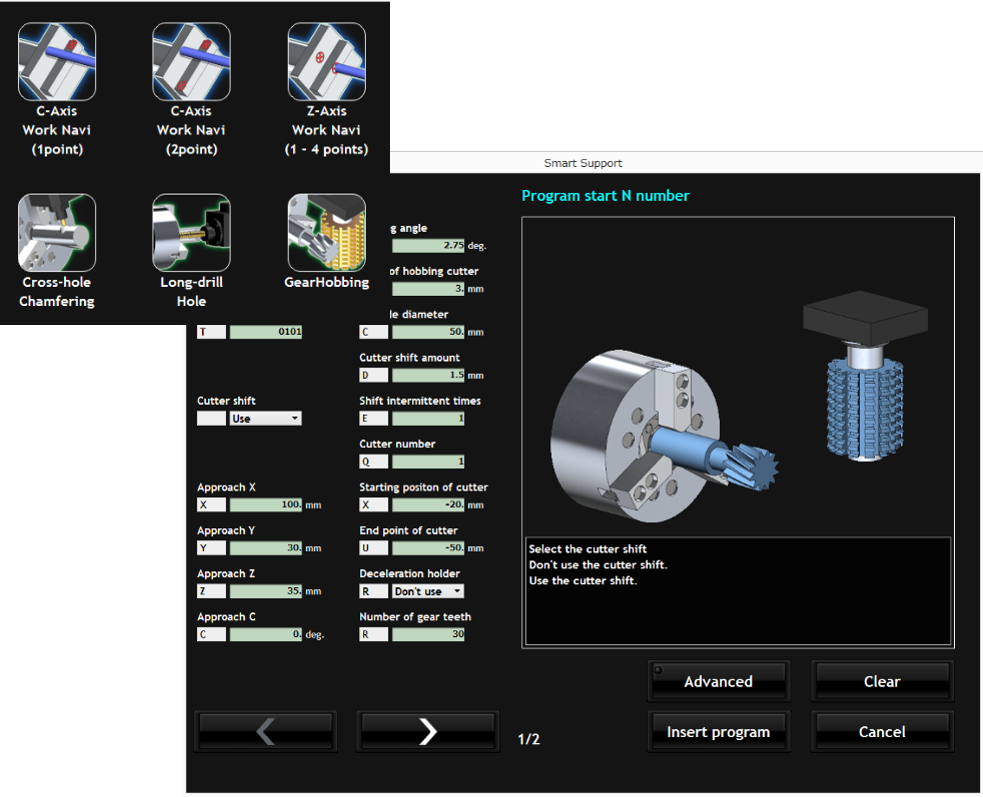

Les logiciels d’assistance comme Smart Support simplifient également la génération des programmes CN grâce à des cycles guidés et des interfaces intuitives, accessibles même aux utilisateurs débutants.

Solutions machines multifonction pour le taillage d’engrenages

Les machines CNC multifonction modernes intègrent :
⊙ génération automatique de programmes de hobbing
⊙ modules de skiving intégrés
⊙ synchronisation CNC avancée
⊙ programmation simplifiée en mode dialogue
Résultat : même les opérateurs débutants peuvent générer des programmes de taillage d’engrenages rapidement et sans complexité excessive.
