Micro-ailettes imprimées en 3D : comment l’US Air Force réduit de 14 millions de dollars par an la consommation de carburant de ses C-17
Fabrication additive aéronautique | Stratasys | C-17 Globemaster III | Réduction de traînée | Antero 800NA
Dans l’aéronautique, les gains de performance ne passent pas toujours par une transformation majeure de l’appareil. Une modification aérodynamique de quelques millimètres peut parfois générer des économies considérables lorsqu’elle est déployée sur une flotte entière.
C’est précisément l’objectif du programme Microvane, développé pour les C-17 Globemaster III de l’US Air Force : utiliser la fabrication additive industrielle pour produire des micro-ailettes aérodynamiques capables de réduire la traînée et la consommation de carburant.
À la clé : 1 % de réduction de la traînée et de la consommation de carburant, avec une économie annuelle estimée à plus de 14 millions de dollars et un retour sur investissement prévu en seulement 7 mois.
Une problématique aérodynamique aux conséquences opérationnelles

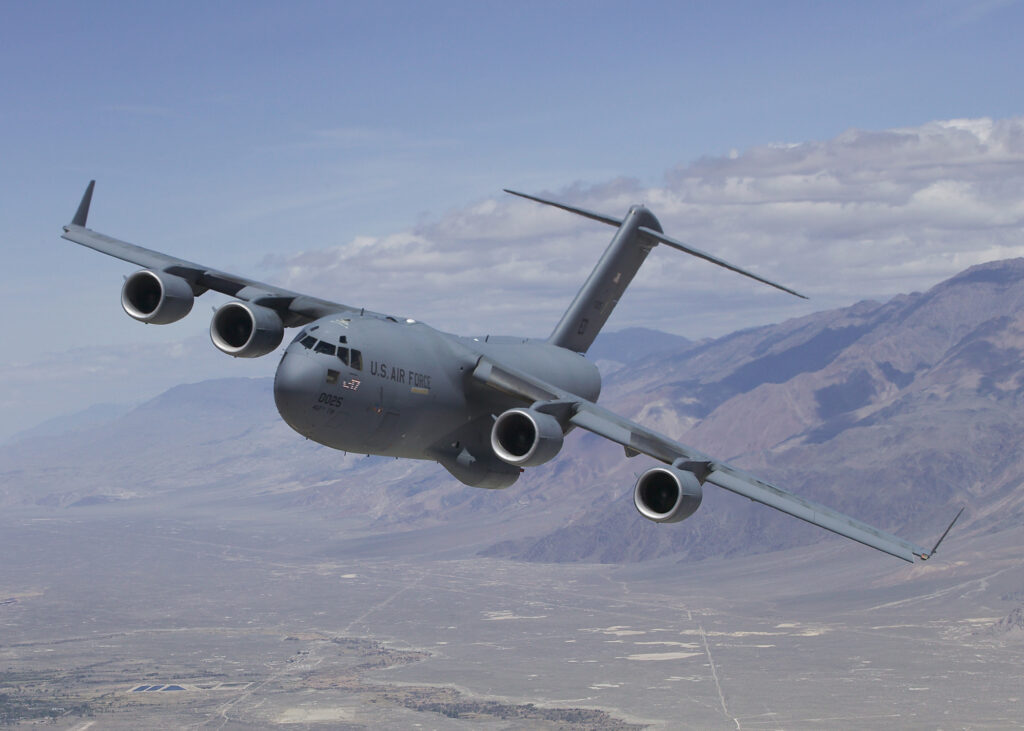

Le C-17 Globemaster III est un avion de transport stratégique utilisé pour des missions particulièrement exigeantes : transport de troupes et de fret, ravitaillement en vol, opérations sur pistes d’assaut ou encore missions de déploiement rapide.
La géométrie de la porte de soute arrière relevée génère toutefois une traînée aérodynamique supplémentaire.
Sur un appareil isolé, l’impact peut sembler limité. À l’échelle d’une flotte complète, cette perte d’efficacité se traduit par :
• une consommation de carburant supérieure ;
• une réduction de l’efficacité énergétique ;
• une autonomie potentiellement moindre ;
• des coûts d’exploitation supplémentaires.
L’enjeu était donc de développer une modification simple, légère, économique et rapidement déployable, sans modifier profondément la structure de l’avion ni affecter ses capacités opérationnelles.
La fabrication additive au service de l’aérodynamique
Pour répondre à cette problématique, l’US Air Force a travaillé avec le Air Force Research Laboratory, le secteur privé et le Air Force Life Cycle Management Center afin de développer une solution basée sur la fabrication additive.

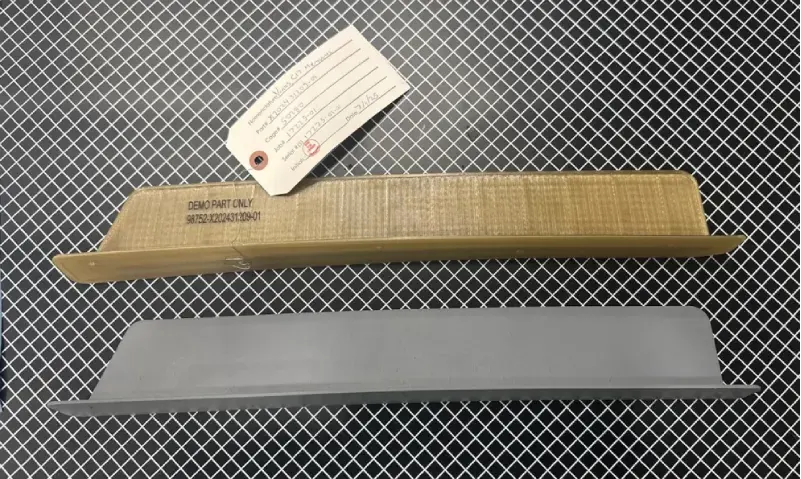

Le résultat : des micro-ailettes aérodynamiques imprimées en 3D, baptisées Microvane.
Chaque élément mesure environ 102 × 406 mm et adopte une géométrie fine en forme de lame.
Au total, 12 micro-ailettes sont installées sur la partie arrière du C-17. Elles sont fixées directement sur l’appareil à l’aide d’un adhésif haute performance.
Cette géométrie permet de modifier localement l’écoulement de l’air autour de la porte de soute et ainsi de limiter la traînée générée par cette zone.
Une production réalisée sur une imprimante 3D Stratasys F900
Les micro-ailettes ont été produites sur une Stratasys F900, une plateforme de fabrication additive industrielle destinée notamment aux applications nécessitant des pièces de grande taille et des matériaux techniques.
Le matériau sélectionné est Antero 800NA, un thermoplastique technique à base de polyétherimide (PEI), développé pour les applications industrielles exigeantes.
Cette combinaison entre fabrication additive FDM industrielle et matériau technique permet de produire directement des composants fonctionnels présentant les caractéristiques nécessaires à leur utilisation dans un environnement aéronautique.
L’intérêt de la fabrication additive est particulièrement évident dans ce type d’application : la pièce peut être conçue autour d’une fonction aérodynamique précise, produite rapidement et déployée sans nécessiter la création d’un procédé industriel lourd pour une pièce à faible volume.
1 % de traînée en moins, mais des millions de dollars économisés
Les essais réalisés sur les C-17 équipés des Microvane ont montré une réduction de 1 % de la traînée, accompagnée d’une réduction équivalente de la consommation de carburant.
Cette performance peut sembler modeste à l’échelle d’un appareil.
Mais l’industrialisation de la solution change complètement l’équation économique.
Déployée sur l’ensemble de la flotte concernée de C-17 de l’US Air Force, de la Garde nationale aérienne et de la Réserve, la technologie devrait permettre de générer :
+ 14 millions de dollars d’économies de carburant par an avec un retour sur investissement estimé à seulement 7 mois.
C’est un exemple particulièrement concret de la manière dont la fabrication additive peut contribuer à la réduction des coûts opérationnels, au-delà du simple prototypage.
Pourquoi cet exemple est stratégique pour la fabrication additive industrielle
Le projet Microvane illustre plusieurs avantages majeurs de l’impression 3D industrielle dans l’aéronautique.
1. Optimiser une pièce pour sa fonction
La fabrication additive permet de concevoir une géométrie spécifiquement adaptée à une fonction aérodynamique.
La pièce n’est plus nécessairement contrainte par les limites d’un procédé traditionnel : usinage, moulage ou fabrication de tôles.
2. Réduire les délais de développement
Pour des composants spécifiques produits en petites quantités, la fabrication additive permet de passer plus rapidement de la conception à la pièce fonctionnelle.
Cette capacité est particulièrement intéressante pour les programmes aéronautiques, militaires et de maintenance.
3. Produire des pièces à faible volume
Toutes les applications ne justifient pas la création d’un outillage ou d’un moule dédié.
La fabrication additive devient alors particulièrement pertinente pour les pièces de rechange, les modifications de flotte, les petites séries et les composants spécifiques.
4. Améliorer la performance globale
L’intérêt de l’impression 3D ne se limite pas à produire une pièce plus rapidement.
Dans le cas du C-17, la technologie contribue directement à un objectif industriel et opérationnel mesurable :
réduire la traînée → réduire la consommation → réduire les coûts d’exploitation.
La fabrication additive comme outil de performance industrielle
L’exemple du C-17 montre une évolution importante de la fabrication additive.
L’impression 3D industrielle n’est plus uniquement utilisée pour réaliser des prototypes ou valider un concept.
Elle peut désormais intervenir directement dans la chaîne de valeur pour :
améliorer les performances d’un équipement ;
alléger ou optimiser des composants ;
réduire les coûts de production ;
raccourcir les délais d’approvisionnement ;
produire des pièces en petites séries ;
répondre à des besoins de maintenance et de remplacement ;
développer rapidement des modifications fonctionnelles.
Dans l’aéronautique comme dans d’autres secteurs industriels, la question n’est donc plus seulement « Peut-on imprimer cette pièce en 3D ? »
La véritable question devient :
« Quelle performance supplémentaire peut-on obtenir grâce à la fabrication additive ? »
Stratasys : la fabrication additive pour les applications industrielles exigeantes
Avec la Stratasys F900 et des matériaux techniques comme Antero 800NA, la fabrication additive FDM peut répondre à des applications industrielles nécessitant robustesse, répétabilité et capacité de production de pièces fonctionnelles.
Le cas des Microvane du C-17 illustre parfaitement cette approche : une pièce relativement simple en apparence peut générer une valeur économique considérable lorsqu’elle est optimisée, validée puis déployée à grande échelle.
Les chiffres clés du projet Microvane
1 % de réduction de la traînée et de la consommation de carburant
12 micro-ailettes installées sur chaque C-17
102 × 406 mm dimensions approximatives d’une micro-ailette
+ 14 M$ / an d’économies de carburant potentielles
7 mois de retour sur investissement prévu
